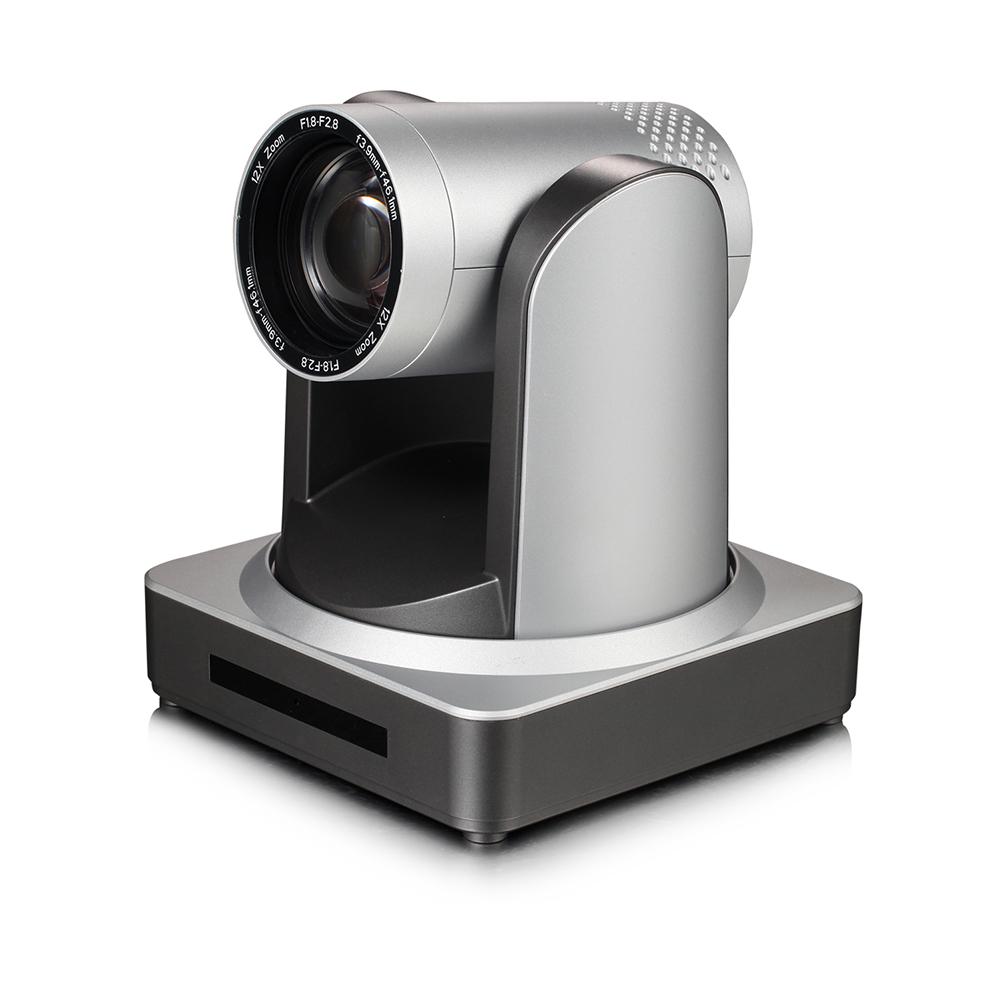

产品型号：CSZX-HM20P/USB
CSZX-HM20P/USB系列具有完善的功能、优异的性能、丰富的接口；ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.264+/H.264编码，在低带宽下使得画面更加流畅、清晰。
产品特点
- 图像质量：采用1/2.8英寸207万像素高品质图像传感器，最大分辨率可达1920x1080，输出帧率高达60帧/秒。
- 54.7角度镜头：20倍光学变倍镜头，无畸变宽视角。
- 三位一体的图像自动聚焦技术：注重图像的智能处理，提供自动白平衡（AWB）、自动曝光（AE)、自动聚焦（AF)功能,完全自动适应环境，实现最佳的图像效果，达到完美三位一体图像自动调节。
- 低噪声高信噪比：低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。

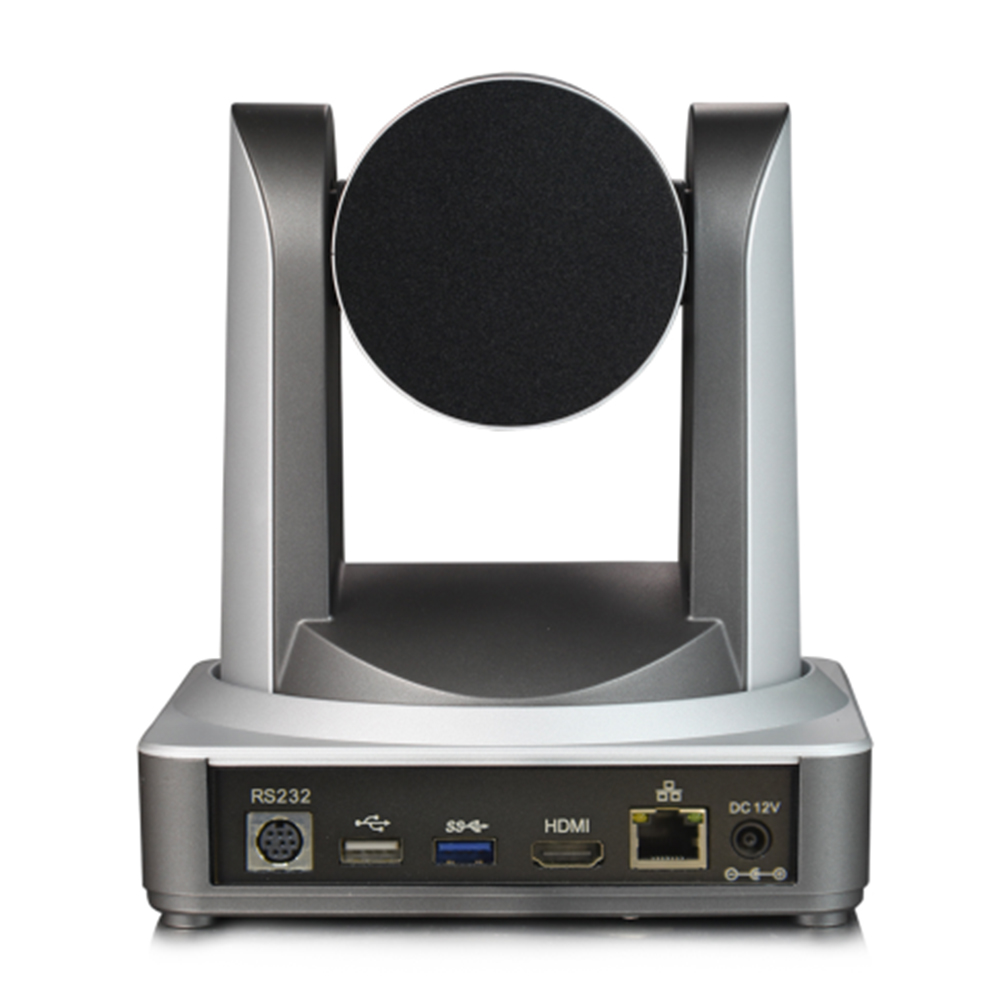

- 丰富完善的无损的高清输出接口：支持HDMI，USB3.0、有线LAN、
- 多种音视频压缩标准：支持H.264+/H.264视频压缩，支持AAC、MP3、G.711A音频压缩；支持高达1920x1080分辨率60帧/秒压缩；
- 音频输入接口：支持8000、16000、32000、44100、48000采样频率，支持AAC、MP3、G.711A音频编码。
- 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式，支持网络全命令VISCA控制协议。
- 控制接口：RS485、RS232；RS232支持级联，方便工程安装使用。
- 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。
- 超级静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台低速运行平稳，并且无噪声。
- 低功耗休眠功能：支持低功耗休眠/唤醒，休眠时功耗低于400mW。
- 多预置位：支持多达255个预置位(遥控器设置调用为10个)。
- 应用场所多：远程教育、教学录播、会议系统、远程培训、远程医疗、庭审系统、应急指挥系统系统等。
技术参数
|
参数/型号 |
CSZX-HM20P/USB |
|
摄像机、镜头参数 |
|
|
图像传感器 |
1/2.8英寸高品质CMOS传感器 |
|
有效像素 |
207万、16：9 |
|
视频信号 |
HDMI接口视频格式: 1080P60/50/30/25/59.94/29.97；1080I60/50/59.94； 720P60/50/30/25/59.94/29.97 USB3.0接口视频格式： USB3.0: 1920×1080P60/50/30/25； 1280×720P60/50/30/25； 960×540P30；640×360P30； 640×480P30； 352×288P30；800×600P30； USB3.0兼容USB2.0: 960×540P30；640×360P30； 1280×720P10/15；720×576P50； 720×480P60； 640×480P30 ； 352×288P30 ；800×600P30； USB2.0接口视频格式： 176×144/320×240/320×180/352×288/640×480/ 720×480/720×576/640×360/800×600/960×540/ 1024×576/1024×768/1280×720/ 1920×1080P30/25/20/15/10/5 |
|
镜头光学变倍 |
20倍光学变焦 f=5.5～110mm |
|
视角 |
54.7° |
|
光圈系数 |
F1.6 – F3.5 |
|
数字变倍 |
X10 |
|
最低照度 |
0.5Lux(F1.8, AGC ON) |
| 数字降噪 |
2D﹠3D数字降噪 |
|
白平衡 |
自动/手动/一键白平衡 /3000K/3500K/4000K/ 4500K/5000K/5500K/ 6000K/6500K/7000K |
| 聚焦 |
自动/手动/一键聚焦 |
|
光圈 |
自动/手动 |
|
电子快门 |
自动/手动 |
|
背光补偿 |
开/关 |
|
动态范围 |
关/动态等级调整 |
|
视频调节 |
亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 |
|
信噪比 |
>55dB |
|
接口功能性能 |
|
|
视频输出接口 |
HDMI、LAN、USB3.0、USB2.0 |
|
图像码流 |
双码流输出 |
|
视频压缩格式 |
H.264+、H.264 |
|
音频输入接口
|
A-IN：双声道3.5mm线性输入 |
|
音频压缩格式 |
AAC、MP3、G.711A |
|
网络接口 |
100M网口（10/100BASE-TX）5GWiFi(可选) |
|
网络协议 |
RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议； 支持远程升级、远程重启、远程复位 |
|
控制接口 |
RS232（环通）、RS485 |
|
控制协议 |
协议：VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 |
| 电源接口 |
HEC3800电源插座(DC12V) |
|
电源适配器 |
输入AC110V-AC220V输出DC12V/1.5A |
|
输入电压 |
DC12V±10% |
|
输入电流 |
1A（最大） |
|
功耗 |
12W(最大) |
|
云台参数 |
|
|
水平转动 |
-170°～+170° |
|
俯仰转动 |
-30°～+90° |
|
水平控制速度 |
0.1 ～60°/秒 |
|
俯仰控制速度 |
0.1～30°/秒 |
|
预置位速度 |
水平：60°/秒，俯仰：30°/秒 |
|
预置位数量 |
用户最多可设置255个预置位（遥控器10个） |
|
其它参数 |
|
|
储藏温度 |
-10℃～+60℃ |
|
储藏湿度 |
20%～95% |
|
工作温度 |
-10℃～+50℃ |
|
工作湿度 |
20%～80% |
|
尺寸 |
长×宽×高约：150mm×150mm×167.5mm |
|
重量（约） |
1.4kg |
|
使用环境 |
室内 |

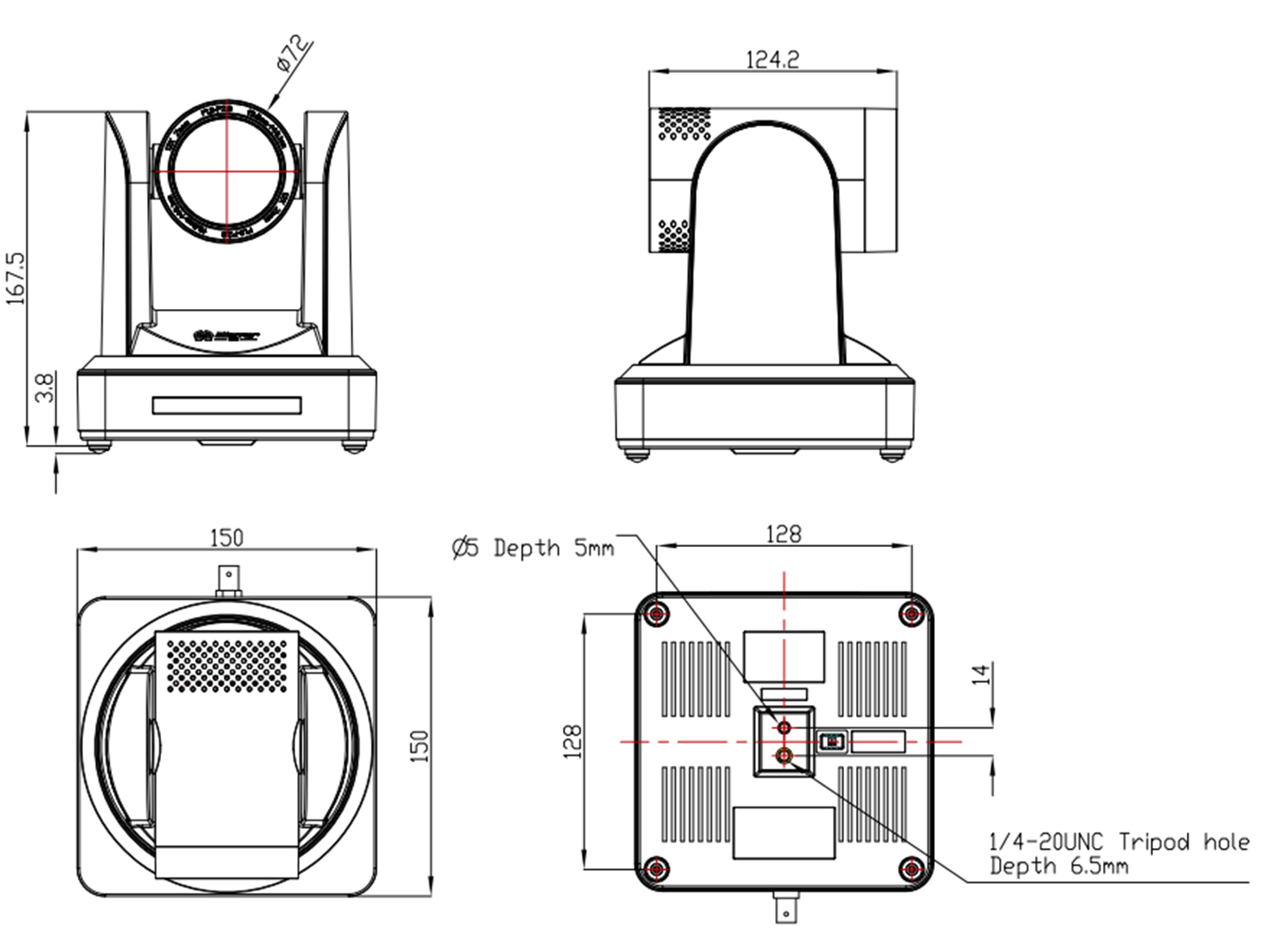

尺寸图(单位：mm)
